● 产品组成

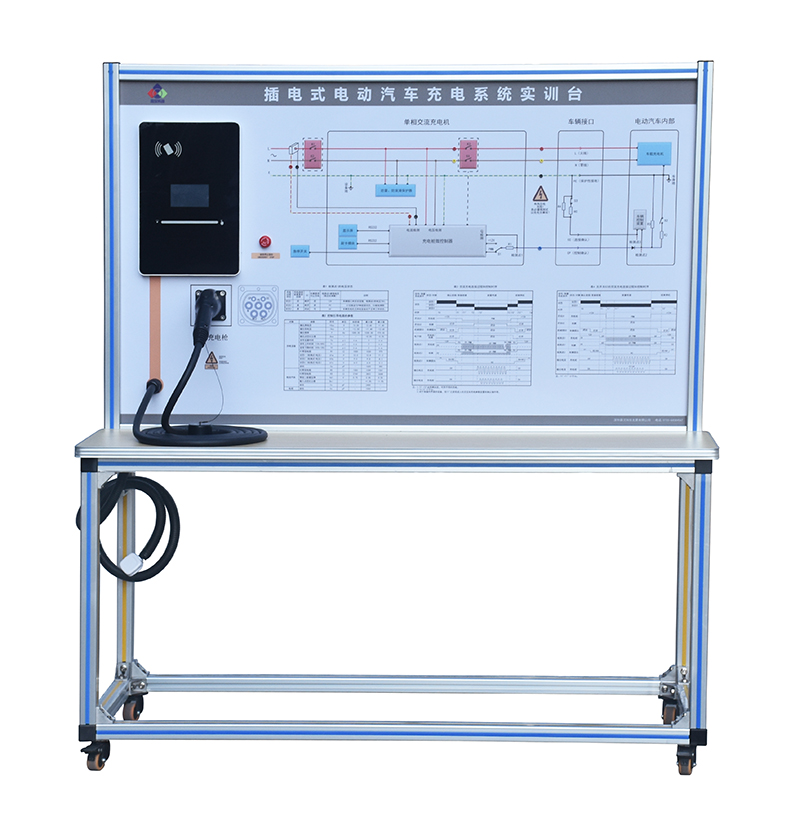

交流充电桩、充电枪智能计费卡、控制面板、智能故障设置系统
● 功能描述
    1.本实训台集成欧标/国标充电枪，演示板中注明充电枪中各管脚定义及作用；
    2.本实训台提取插电式电动汽车充电过程中的各个传感器信号，如CC/CP信号、输入输出电压采样信号及纹波、输入输出电流采样信号及IPM保护信号、短路保护信号等信号，采用示波器或万用表可观测其波形幅频特性及变化；
    3.本实训台提供插电式电动汽车充电过程中所有保护策略的演示，如短路保护、温度保护、过压过流保护、欠压保护、握手失败保护等；
    4.本实训台可与本公司《电动汽车BMS（电池管理系统）实训台》联机使用，真实演示插电式电动汽车在电池检测、自动检查预充、自动充电控制、保护策略等整个充电放电过程。
● 教学及实训项目
    1.电动汽车充电实训系统构成部分
    2.电动汽车充电实训系统充电原理
    3.电动汽车充电实训系统充电电流控制过程
    4.电动汽车充电实训系统充电控制方式
    5.电动汽车充电实训系统充电连线方式

● 产品规格
    1.输入电压：单相220V
    2.额定电流：16A
    3.额定输入功率：3.6KW
