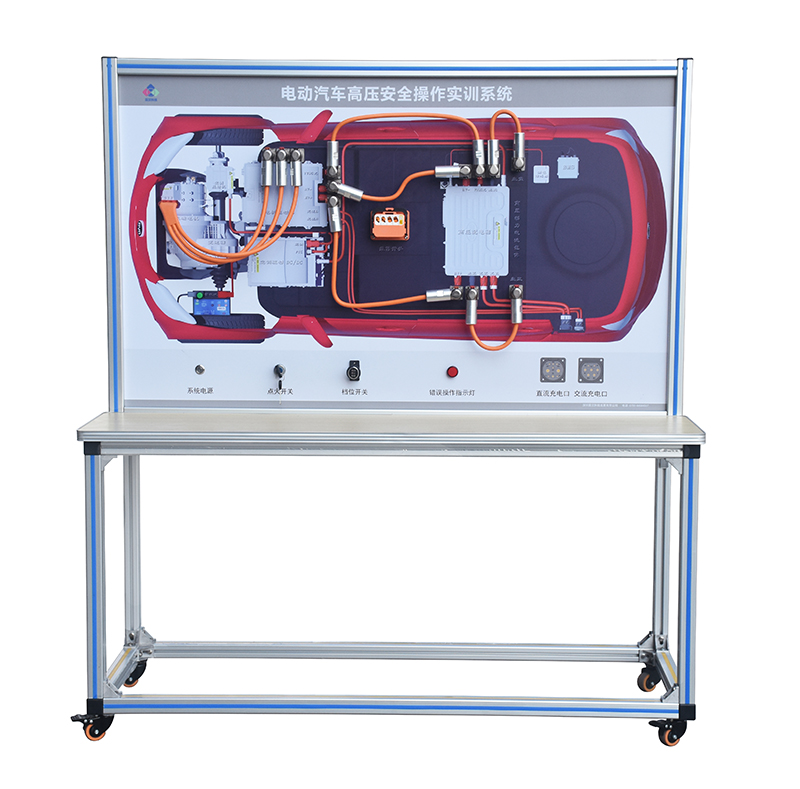

●产品组成
1.高压线束、高压接插件、高压开关、高压部件、移动台架等
2.台架面板框采用优质铝型材结构，面板采用4mm厚铝塑板，喷绘彩色原理图，安装有检测端子。
3.智能故障设置系统。
●功能描述
1.真实电动汽车高压线束、高压接插件、高压开关及高压部件组成，可实现高压器件的认识、插拔、检修等实训内容；
2.模拟电动汽车在充电、行驶等过程中充电口、车载充电器、动力电池组、电池管理系统、电机控制器、永磁同步电机、电动空调、电动助力转向等高压系统，以及低压控制端、舒适系统的工作状态和工作电压、电流，为电动汽车故障诊断、检测的过程中对高低压系统检测的安全操作实训提供平台；
3.配备电动汽车高压部件安全操作规范，配合实训台实现高压部件安全操作的教学目的；
4.利用实训台面板上的检测端子，结合高性能电子万用表可实现检测绝缘电阻、高压带电等的实训教学；
5.通过面板上的电路原理图，学员可直观对照电路图和实物，认识和分析新能源汽车高压器件的结构组成。
●配套资源
1.提供设备配套的操作视频
2.提供维修资料
3.培训资料

●产品规格
1.外形尺寸：约1200x1000x1700（mm）
2.外接电源：AC 380V±10% 50Hz
3.工作电压：低压12Vdc、高压330-380Vdc
4.工作温度：-40℃～+50℃
