● 产品组成

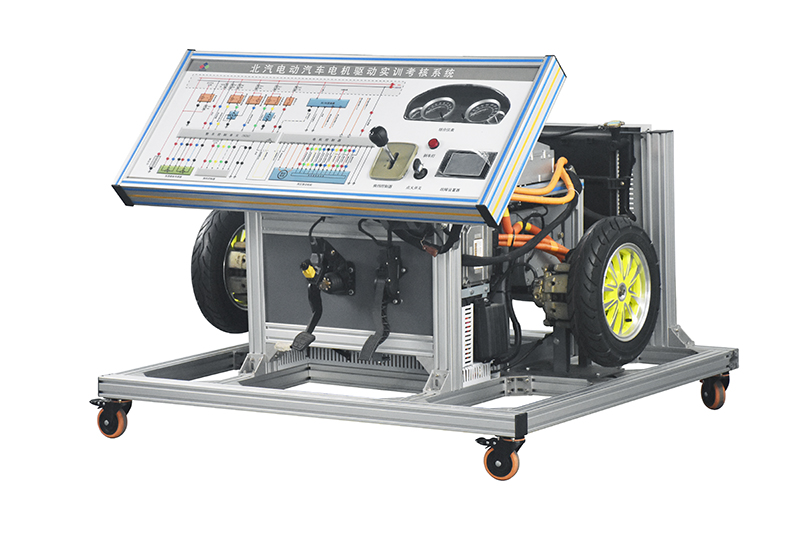

北汽新能源EV系列的驱动电机、驱动传动系统、电机冷却系统、检测面板、支撑台架、智能化故障设置系统。
● 功能描述
1.产品采用纯电动车原车额定功率45K W，峰值144K W永磁同步电机，电机通过专用电缆与电机控制器输出端相连；
2.实训台配置启动开关、油门踏板，刹车踏板，换档模块，原车仪表等可真实演示车辆运行状态；
3.实训台配置独立冷却循环系统，循环系统由电子水泵、电机、散热器、电子风扇等组成，电子水泵和电子扇采用直流12V电源驱动；
4.实训台配置原车电动真空泵，实现真空助力，提高制动稳定性，电动真空泵由12V直流电源驱动；
5.配备智能化故障设置和考核系统，可配套理实一体化数字实训平台使用。
● 教学及实训项目
1.了解北汽新能源EV系列电机驱动系统的构成；
2.了解北汽新能源EV系列永磁同步电机工作原理；
3.了解北汽新能源E V系列电机控制器工作过程直流母线电压和三相交流电压变化关系；
4.掌握北汽新能源EV系列DC/DC直流转换器的工作原理；
5.了解北汽新能源EV系列 VCU工作原理；
6.了解北汽新能源EV系列 电子油门踏板工作原理；
7.熟悉北汽新能源E V系列电子油门踏板角位移信号与驱动电机功率之间控制关系；
8.掌握北汽新能源EV系列高压配电系统的构成与工作原理；
9.掌握北汽新能源E V系列电子真空助力系统的构成与工作原理。

● 产品规格
外形尺寸：长宽高 1420mm×1200mm×1100mm
