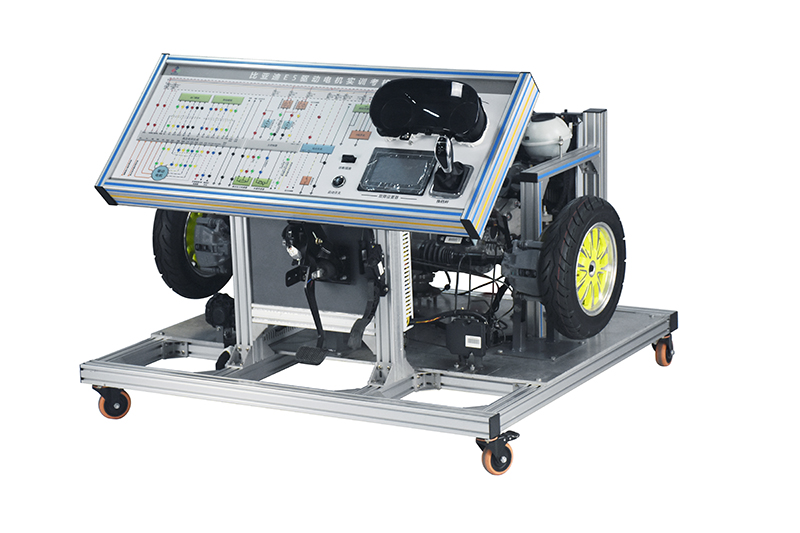

比亚迪E5驱动电机实训考核系统
● 产品组成
驱动电机、驱动传动系统、电机冷却系统、检测面板、支撑台架、智能化故障设置系统。
● 功能描述
1、产品采用纯电动车原车额定功率80KW,峰值160KW永磁同步电机,最大扭矩310N·m,最高时速150KM;电机通过25mmm²电缆与主控制器输出端相连;
2、实训台配置一键启动开关、电子驻车开关、放电开关、油门踏板,刹车踏板,换档模块,原车仪表等可真实演示车辆运行状态;
3、实训台配置独立冷却循环系统,循环系统由电子水泵、电机、散热器、水箱、电子风扇等组成,电子水泵和电子扇采用直流12V电源驱动;
4、实训台配置原车电动真空泵,实现真空助力,提高制动稳定性,电动真空泵由12V直流电源驱动;
5、台架采用铝型材料、设计美观大方;
6、配备智能化故障设置和考核系统,配套E5其它实训考核系统使用,可配套理实一体化数字实训平台使用。
● 教学及实训项目
1、了解电机驱动系统的结构组成和工作原理及电机型号;
2、了解动力传递过程、电机转速、电控系统故障指示灯等参数化;
3、真实展现其运行情况;
4、掌握驱动电机系统基本检查和维护方法;
5、掌握电机驱动系统冷却系统的工作原理及检测、维修方法。
● 产品规格
1.外型尺寸:1320mm×1000mm×1100mm
2.工作电压:DC 12V
3.输出电压:DC 653V
比亚迪E5、E6等新能源车型
