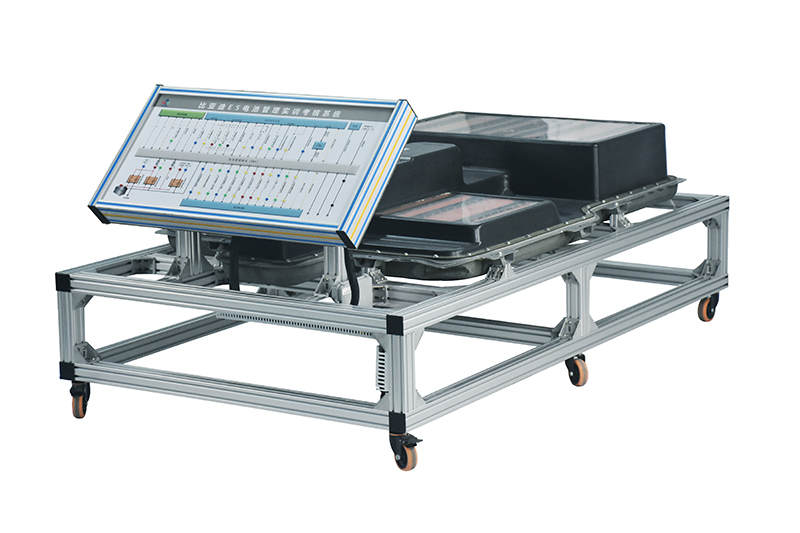

比亚迪E5电池管理实训考核系统
●产品组成
动力电池及管理系统、高压连接线、检测面板、智能化故障设置系统、支撑平台等。
●功能描述
1.动力电池组护罩采用局部解剖使其内部的单体锂电池、电池检测模块、串轨等部件清晰可见。学生可直观了解电池包内部结构;
2.高低压线及数据线向外延伸连接其他电子控制单元构成高压电网及车载网络;
3.实训台可以演示上电、下电过程,还可以通过诊断仪、示波器、万用表等检测;
4.配备智能化故障设置和考核系统,配套E5其它实训考核系统使用,也可配套理实一体化数字实训平台使用。
●教学及实训项目
1.了解动力电池包的内部结构组成与连接方式;
2.DC+和DC-主电源线的区分、拆装及电压检测;
3.电池管理控制系统控制器的位置、作用、控制内容、控制原理;
4.电池管理控制系统的电路分析与故障排除;
5.掌握高压操作安全原理及操作方法;
6.掌握电动汽车各种模式的逻辑关系。
●产品规格
外型尺寸:2300mm×1370mm×1100mm
工作电压:低压部分DC12V 输出高压电压DC653V
工作温度-20°—50°
比亚迪E5、E6等新能源车型
